1. 여과형 시설(자동형, Swirl Cleaner Ⅲ)
1) 모식도
친환경 다공성여재를 활용한 단계별 처리시스템 (협잡물 포집망→중력침전→타공스크린(베플)→상향류식 여과)
🔍 좌우로 스크롤하여 이미지를 확인하세요.
🔍 좌우로 스크롤하여 이미지를 확인하세요.

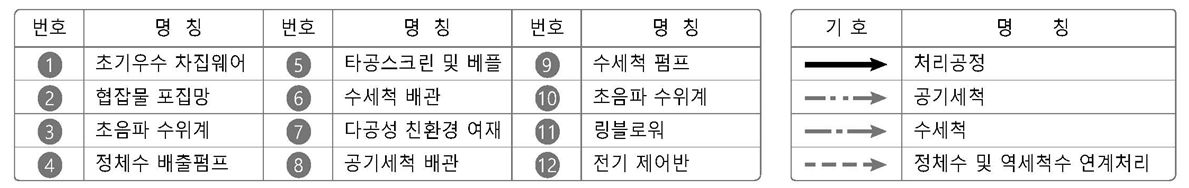

2) 계통도
🔍 좌우로 스크롤하여 이미지를 확인하세요.
3) 특징
- 협잡물 포집망 설치 → 5mm이상 조대고형물 및 각종 쓰레기 등 차단
- 타공스크린(베플) 설치 → 침전성 및 부유성 오염물질의 여과조 유입 최소화
- 표면적이 넓고 공극률이 큰 다공성여재 사용 → 안정적인 처리효율 확보
- 여재의 내구성 우수, 환경부 성능검사를 통한 처리효율 검증
- 자동 역세척 설비 : 1차(공기세척) + 2차(수세척) 적용 → 안정적인 처리효율 확보
- 자동 유지관리 시스템 구축 → 원격 모니터링 및 감시제어로 유지관리 편의성 제공
4) 여과공정
강우 시
🔍 좌우로 스크롤하여 이미지를 확인하세요.
강우 종료시
🔍 좌우로 스크롤하여 이미지를 확인하세요.
5) 동영상
2. 여과형 시설(무동력형, Swirl Cleaner Ⅲ)
1) 모식도
친환경 다공성여재를 활용한 단계별 처리시스템 (협잡물 포집망→중력침전→타공스크린(베플)→상향류식 여과)
🔍 좌우로 스크롤하여 이미지를 확인하세요.
3) 특징
- 베플 설치 → 부유성 및 침전성 오염원, Oil & Grease 의 효율적인 제거
- 표면적이 넓고 공극률이 큰 다공성여재 사용 → 안정적인 처리효율 확보
- 여재의 내구성 우수
- 구조물 콤펙트화 → 시공성 및 유지관리 용이
3. 스크린형 시설
1) 모식도
🔍 좌우로 스크롤하여 이미지를 확인하세요.
2) 특징
- 침사조, 침전조1, 침전조2 단계별 시스템 → 안정적인 처리효율 확보
- 조목 및 세목 스크린 설치 → 협잡물 및 부유성, 침전성 오염물질 등 효율적 포집
- 미세 스크린 설치 → 미세 협잡물 포집으로 수처리효율 증가
- 구조물 콤펙트화 → 시공성 및 유지관리 용이
